根系表型檢測系統（根盒式）

系統介紹

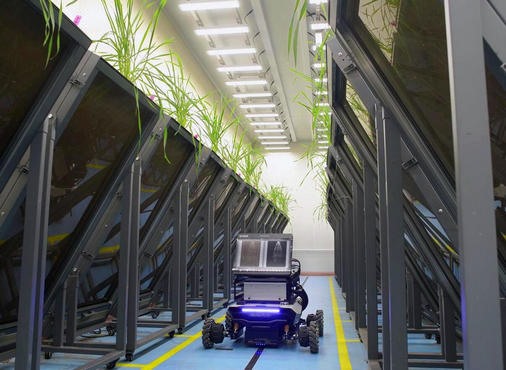

根盒式根系表型檢測系統集成智能化行走機器人、自動滴灌模塊及環境監測模塊結合多種光學成像傳感器，實現作物在整個生育期過程中根系部位表型性狀的提取。系統主要標配RGB成像傳感器可拓展搭載紅外成像傳感器以及高光譜成像傳感器。適用于水稻、小麥、玉米、大豆、油菜等多種農作物?？蓽y(cè)量獲取作物根系角度、長度、數量、曲率、最大寬度、扎根深度、寬度深度比、凸包等80多個根系性狀參數。

技術參數

功能特性
全自動測量；
可集成多種光學傳感器，靈活便捷的傳感器傳感器模塊接口；
智能機器人自動定位采集；
高精度磁導航；
精準水肥滴灌；
便攜式遮陽處理；
靈活方便的獲取完整根系樣本；
生長根盒可便攜移動，尺寸可按實際情況定制；
采取“Sensor to Plant”模式的設計理念，移動傳感器單元，保持作物狀態不變，更加貼近于自然狀態；

根系生長單元
植物根系生長盒：根據實際需求定制數量
植物滴灌系統 ：滿足每個生長盒1套滴灌系統
植物根系生長盒規格：600 mm (長)×50mm(寬)×1000 mm (高)，可定制
根系生長裝置材質 ：不銹鋼
根系成像裝置材質 ：鋼化玻璃
滴灌系統滴箭：以色列進口
滴箭工作壓力：1.0-3.0kg
滴箭流量：4L/H
根系生長盒適用溫度范圍：-10~60℃
平臺防腐蝕等級 ：IP6X

成像單元
可選配RGB可見光成像單元、紅外成像單元、高光譜成像單元。
RGB可見光成像單元：
可測參數：根長、最大分支角度、根系面積、不同深度根系面積和密度、根系平均半徑、質心位置、最大扎根區域等。
紅外成像單元：
可測參數：溫度分布、蒸騰作用、作物干旱脅迫等相關性狀。
高光譜成像單元：
可測參數：：可獲取海量的光譜和空間信息，實現作物顏色、形態及紋理參數；葉綠素、葉黃素等色素含量；氮磷鉀等營養元素含量、水分等的提取。

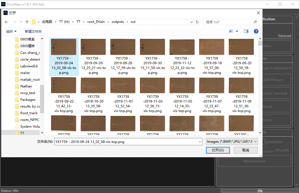

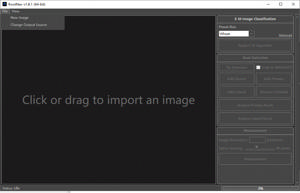

根系采集分析軟件
圖片數據一鍵導入并記錄路徑；
性狀參數自動計算分析；
一鍵批量處理；
支持人工互相修正；
數據結果自動儲存至Excel表格文件；
支持遠程升級；
